Szerelt moduláris lemezes hőcserélő 59 lemezes PHC 45120 - DN100 - PN16 csatlakozás NBR tömítés

• Részletek
• Adatok

Részletek



Moduláris 59 lemezes hőcserélő PHC 45120

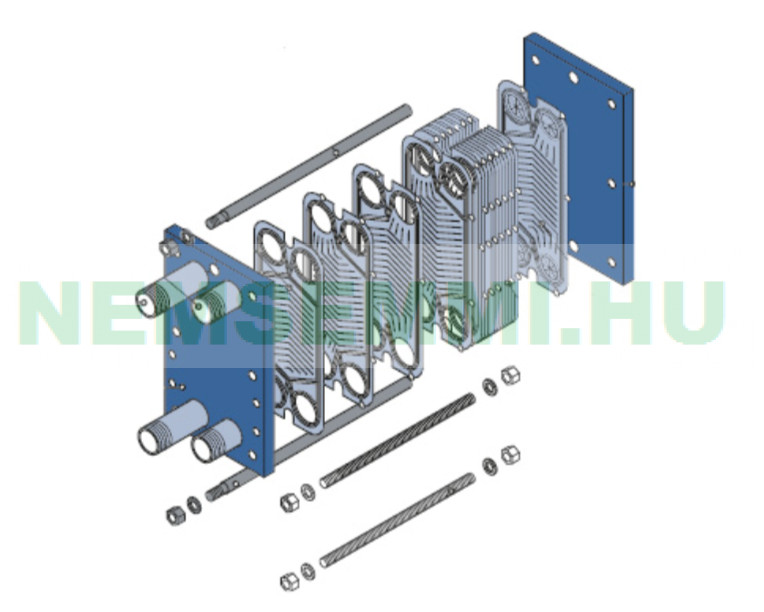

A PHC hőcserélők lemezről lemezre szerelhetők, ebből adódóan bővíthető is.
Kialakításuk a hőcserélő könnyű tisztítását teszi lehetővé. A moduláris felépítés lehetővé teszi hogy a már meglévő hőcserélőt tovább konfiguráljuk, így bővítésre és csökkentésre is van lehetőség.
Ezek a szerelt lemezes hőcserélők megfelelnek a PED 97/23/CE 3.3 szabványnak.
A PHC hőcserélők háztartási és ipart használata egyaránt lehetséges. Különösen alkalmasak hálózati melegvíz előállítására, úszómedencék fűtésére, vagy egyéb energiaforrások felhasználásakor (bojler, napkollektor, szilárd tüzelőanyag) alkalmazhatók.

Hőcserélő méretezéshez kérjen ajánlatot ügyfélszolgálatunktól!

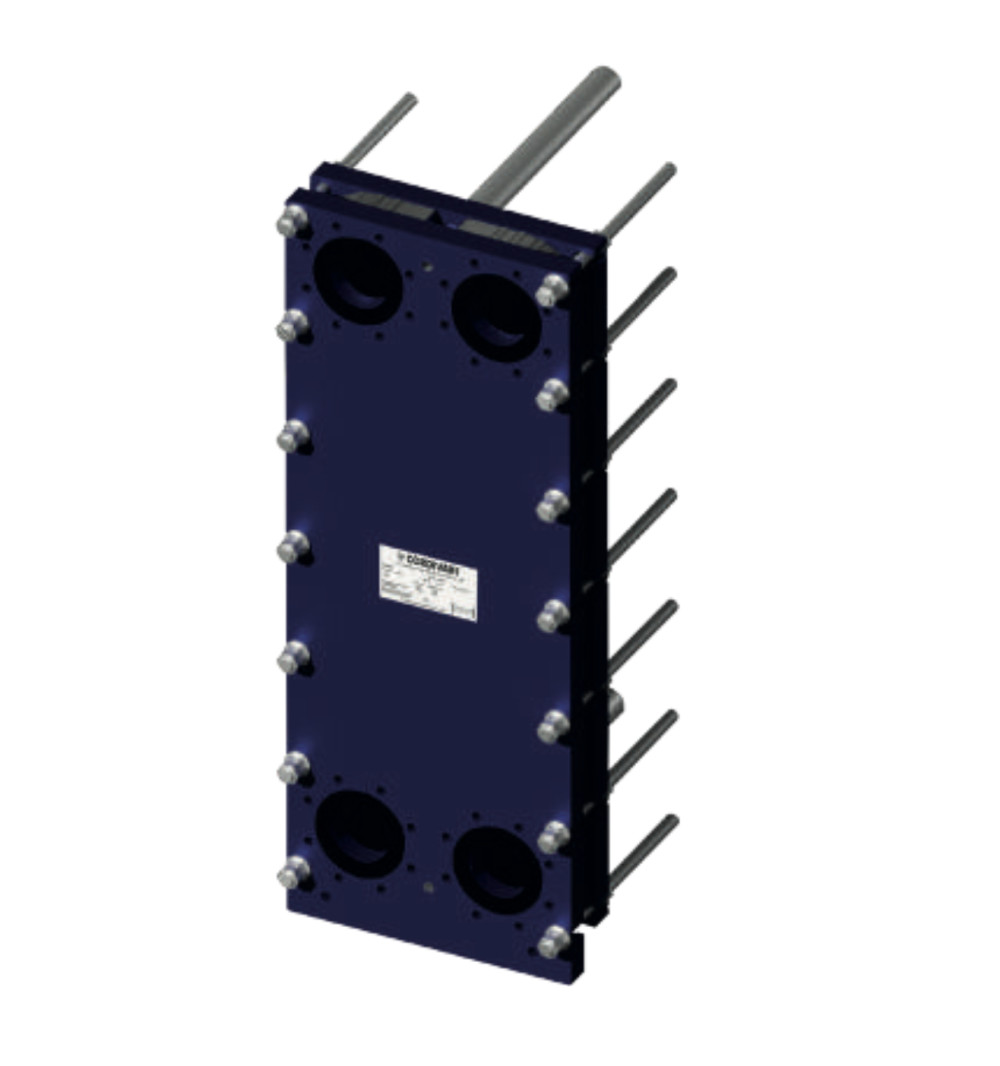

Moduláris hőcserélő

Lemez szám: 59
Beépítési magasság (L): 550 mm
Hőcserélő szélesség (B): 460 mm
Hőcserélő hosszúság (A): 1197 mm
Bekötési csonkok távolsága (hosszú oldal - C): 935 mm
Bekötési csonkok távolsága (rövid oldal - D): 223 mm
Csatlakozás: DN100 - PN16 (4")
Térfogat (hideg ág = meleg ág): 24,9 l
Záró elem anyaga (nem érintkezik folyadékkal): festett lágy acél
Anya és csavarok anyaga (nem érintkezik folyadékkal): galvanizált lágy acél

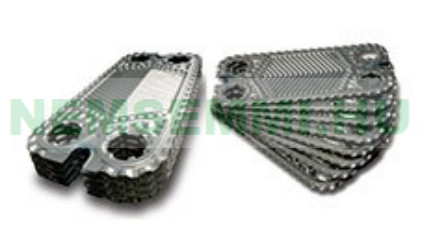

Lemezek és csatlakozások (érintkezik folyadékkal): rozsdamentes acél - 316L
Tömítés anyaga: NBR

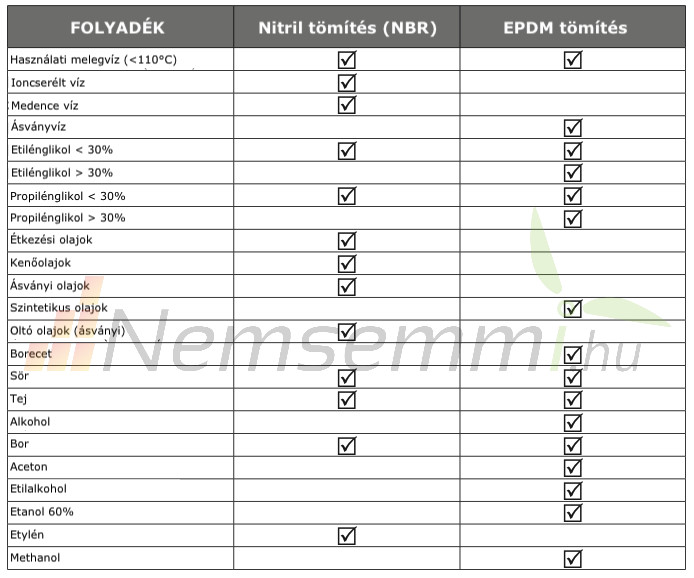

Folyadék kompatibilitás:

• víz • úszó medence víz • tej • whisky •aceton • glycol • glycolos víz • ásványvíz • bor • borecet • etanol • etilén glycol • ioncserélt víz • ecetsav • sör • likőr • metanol • propylen glycol

Hőcserélő méretezéshez kérjen ajánlatot ügyfélszolgálatunktól és küldje el nekünk ezt a táblázatot.
Az ajánlatot az alábbi adatok megadásával tudjuk elkészíteni:

Nyomás:

• PN10
• PN16

Lemez anyag:

• Rozsdamentes acél (AISI 316L)

Tömítés:

• NBR
• EPDM



Elsődleges oldal	(általános adatok)	Másodlagos oldal	(általános adatok)
Folyadék	víz	Folyadék	víz
Folyadék áramlás m3 /h		Folyadék áramlás m3 /h
Bejövő hőmérséklet ºC	80	Bejövő hőmérséklet ºC	50
Kimenő hőmérséklet ºC	70	Kimenő hőmérséklet ºC	60
Nyomásesés kPa	30	Nyomásesés kPa	30
Tolerancia (%)	30	Tolerancia (%)	30
Szennyezési tényező ( m2 K)/	0	Szennyezési tényező ( m2 K)/	0

Különböző tipusokhoz tartozó csatlakozások:

Különböző tipusokhoz tartozó csatlakozások:



Adatok

Vonalkód:

00076272

Várható beérkezés 2:

Rendeléstől számítva 2-4 hét

EAN kód:

3175056658526

MPN:

NS004920

Tömeg:

25,6 kg/db
